中島飛行機　海軍用　組立図面　青焼き　19枚 (昭和12年製図)

￥220,000

• 出版社 中島飛行機株式会社
• 刊行年 昭和15年
• 冊数 19枚
• 状態 難
• 解説 青焼きの図面19枚です。
  各図面は折り畳んでまとめて１つの封筒に入っています。

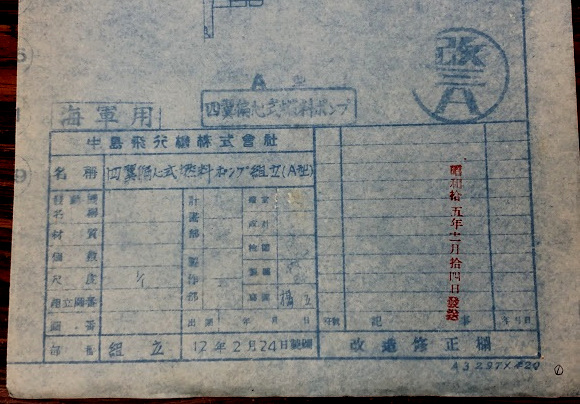

  全ての図面に「中島飛行機株式会社」「製図　昭和12年」とあり
  赤いスタンプで「昭和15年11月14日発送」とあります。

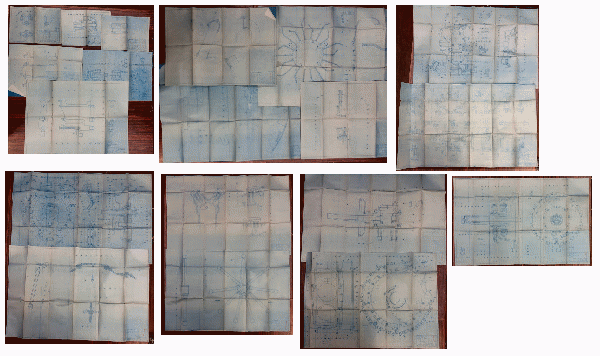

  19枚の図面には手書きで1～19の番号が振られており
  封筒にも同じ番号でリストが書かれています。

  以下は各図面の名称です。

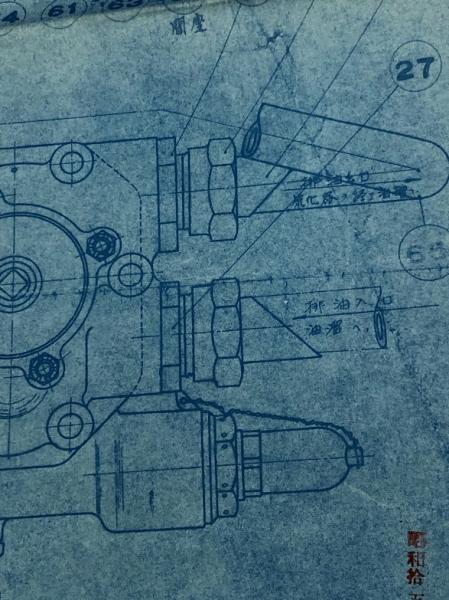

  1)　四翼偏心式燃料ポンプ組立(A型)
  2)　機関銃聠動装置組立
  3)　螺旋器殻組立
  4)　吸鍔組立
  5)　潤滑油唧筒組立
  6)　油溜組立
  7)　吸入管組立
  8)　歪輪組立
  9)　整流鈑組立
  10)電䌫組立
  11)気化器組立
  12)後蓋組立
  13)過給気装置
  14)搖挺組立
  15)気䇶組立
  16)接合棒組立図
  17)曲肱軸組立
  18)曲肱質組立
  19)減速装置組立

  1)の図面にのみ「海軍用」とあります。

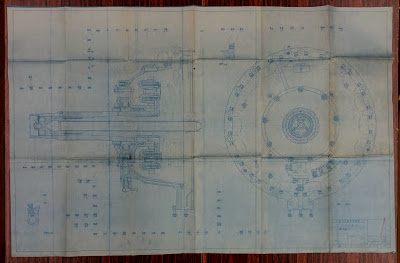

  図面サイズは小さい物で約30×40cm、大きい物で約75×115cmと
  それぞれ幅があり、適度に数回折り畳まれています。

  上記が全て同じ飛行機用の図面か不明ですが
  封筒のリストと、各図面が一致するためこれで一揃いと思われます。

  封筒には「海軍造兵生徒 名高工機械三年 ●●(個人名)」とあります。

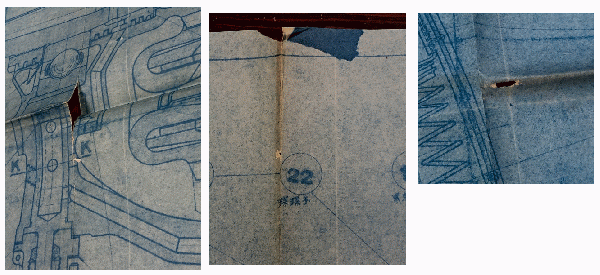

  ※状態CD(経年傷み・ヤケ・シミ・汚れ。図面に折り目劣化・穴あき・フチ破れ・少欠損、青焼き前の原本の折れ・傷み有り。封筒は損傷が激しくフチはほぼ全面破れ有り。)
  ※図面名称の旧字などの当方読み違いによる誤字などはご容赦ください。
  ※封筒の個人名は画像上のみ処理してあります。
  ※封筒は損傷が激しく収納としては機能しません。単に付属資料です。
