[仮題]　都立駒込病院建設工事資料　

￥33,000

• 刊行年 昭47-48頃
• ページ数 設計図集3冊・文書資料7点
• サイズ 何れも青焼
• 冊数 1組
• 状態 中古品
• 解説 昭和50年に竣功した東京都立駒込病院の新病院建設工事資料。何れも青焼で折畳保存。

  ■『仮題・駒込病院設計図集』(B4横判・13枚)／無題の青焼設計図集。以下13枚所収。

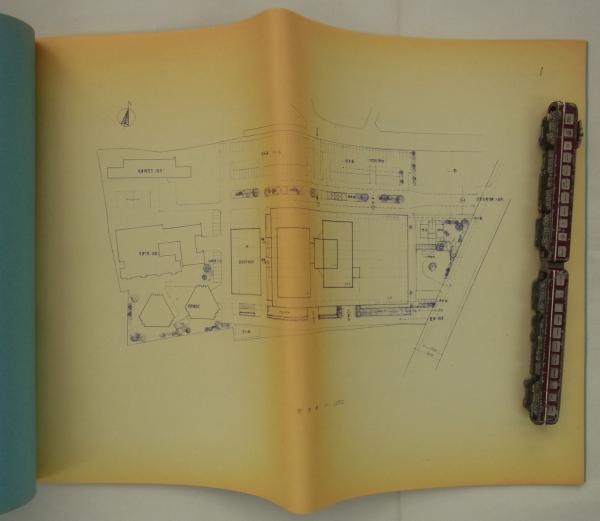

  「1.配置図」
  「2.B3階平面図」
  「3.B2階平面図」
  「4.B1階平面図」

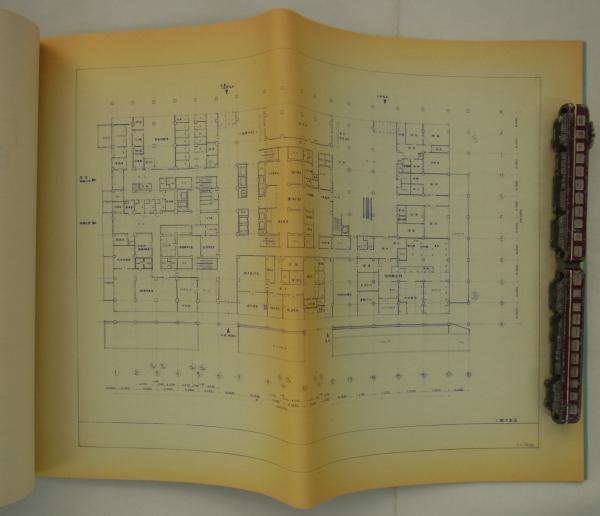

  「5.1階平面図」
  「6.2階平面図」
  「7.3階平面図」
  「8.4階平面図」
  「9.5階平面図」
  「10.6階平面図」
  「11.7～10階平面図」
  「12.11階、塔屋(隔離病棟)平面図」
  「13.12～14階、塔屋1,2階屋根平面図」

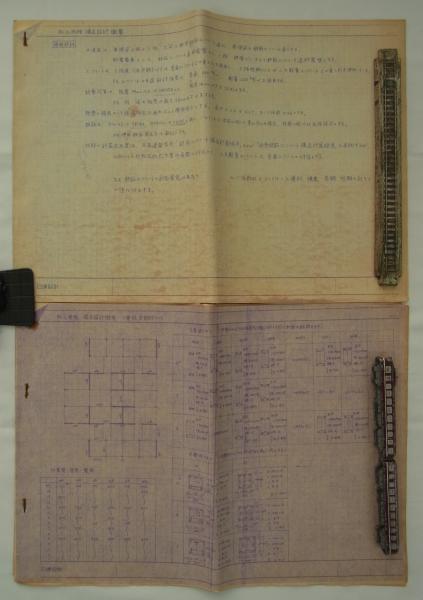

  ■『駒込病院構造設計概要』(B4横判の日建設計用箋・8枚綴)／使用材料から主要柱梁部材リストまで。

  ■『都立駒込病院建設工事について・S47.1.14』(B4横判1枚)／建物概要・工期及工事費・経過の3項。

  ■『都立駒込病院冬至期日影図・18階建』(B4横判の日照図1枚)

  ■戸田建設の土工事及びコンクリート工事資料

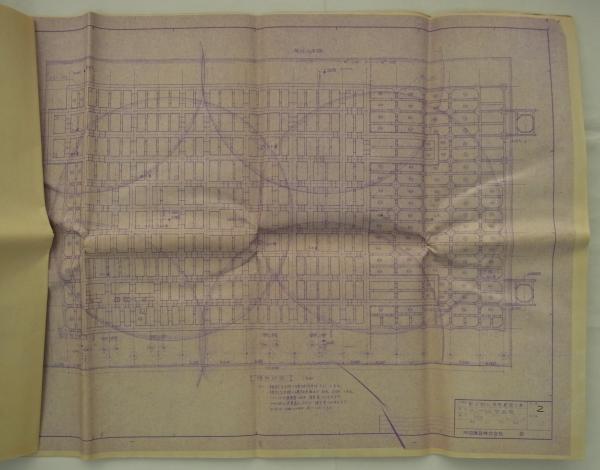

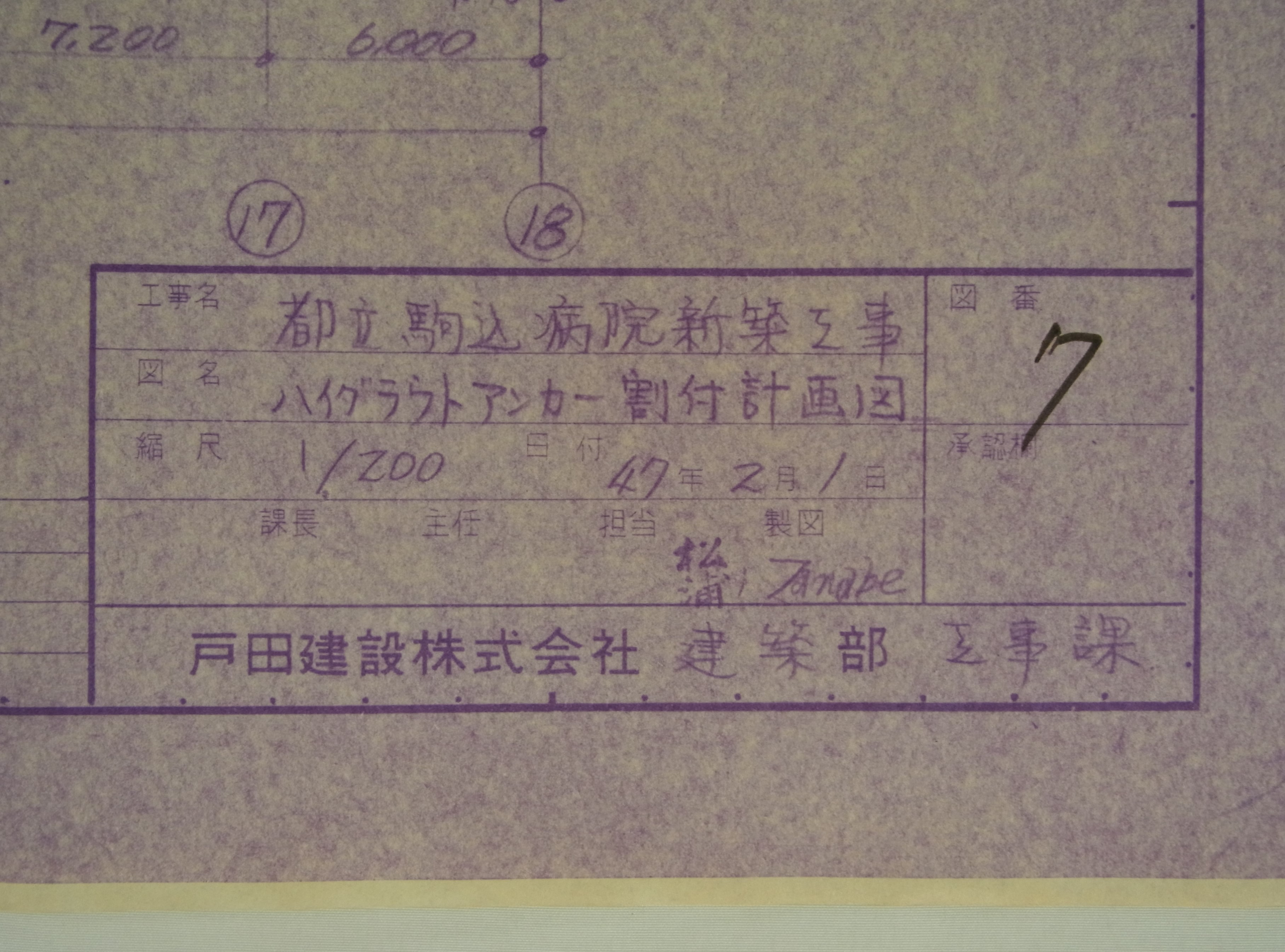

  ●『都立駒込病院新築工事・戸田建設株式会社建築部工事課』(各55×80cmの設計図10枚綴・47年1～2月）／「番外・工程表」「1.水盛遣方計画図」「2.ディープウェル計画図」「3.デイープウェル参考図及ベノト杭説明図」「4.根伐計画図」「5.根伐断面図」「6.根伐断面図」「7.ハイグラウトアンカー割付計画図」「8.ハイグラウトアンカー計算書1」「9.ハイグラウトアンカー計算書2」
  ●『都立駒込病院新築工事クイ載荷試験計画図、デイープウェル参考図及ベノト杭説明図・戸田建設株式会社建築部建築課』(各55×80cmの設計図2枚綴・47年1月25日)／鉛筆書込有り。
  ●『載荷試験ベノト杭施工状況図』(B4判1枚)
  ●『試験杭施工方法』(B4判1枚)

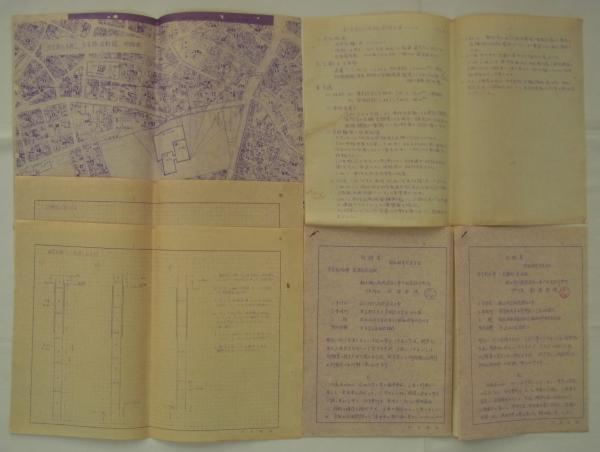

  ●『御願書』(48年12月3日と4日の2通・B5判ホチキス綴)／戸田建設作業所長から美濃部知事に提出された要望書。何れも資材不足による工事内容変更を訴えている。
