[仮題]　日本青年館5階ホテルフロア　増築工事(昭14)設計図／火災復旧工事(昭44)設計資料

￥110,000 （送料：￥185 ～ ￥1,500）

• 刊行年 昭14/昭44
• ページ数 昭14(肉筆27枚)/昭44(青焼本3冊)
• 冊数 1組
• 状態 中古品
• 解説 神宮外苑の日本青年館(大14竣工・小林政一設計)が昭和14年に5階ホテルフロアを増築した際の肉筆設計図27枚と、昭和44年にそのホテル客室から出火し死傷者を出す惨事となった後の5階復旧工事青焼資料3冊。

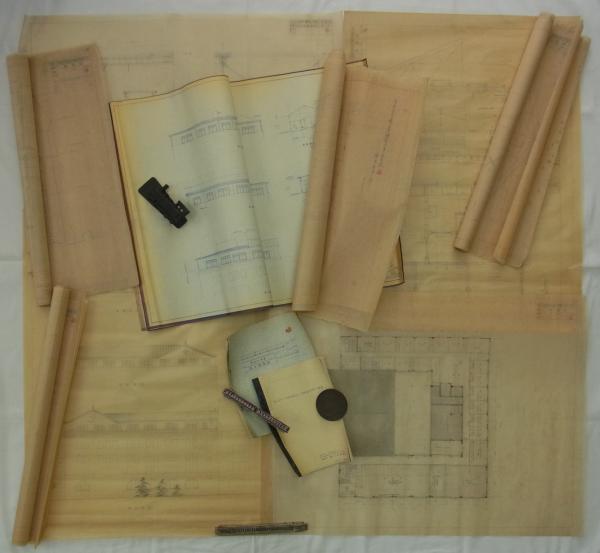

  ■昭和14年の5階増築工事肉筆設計図が以下計27枚。何れもトレース紙に鉛筆書きの精緻な図面。全図面に「小林」の三文判押印。折目無く丸めて保存。

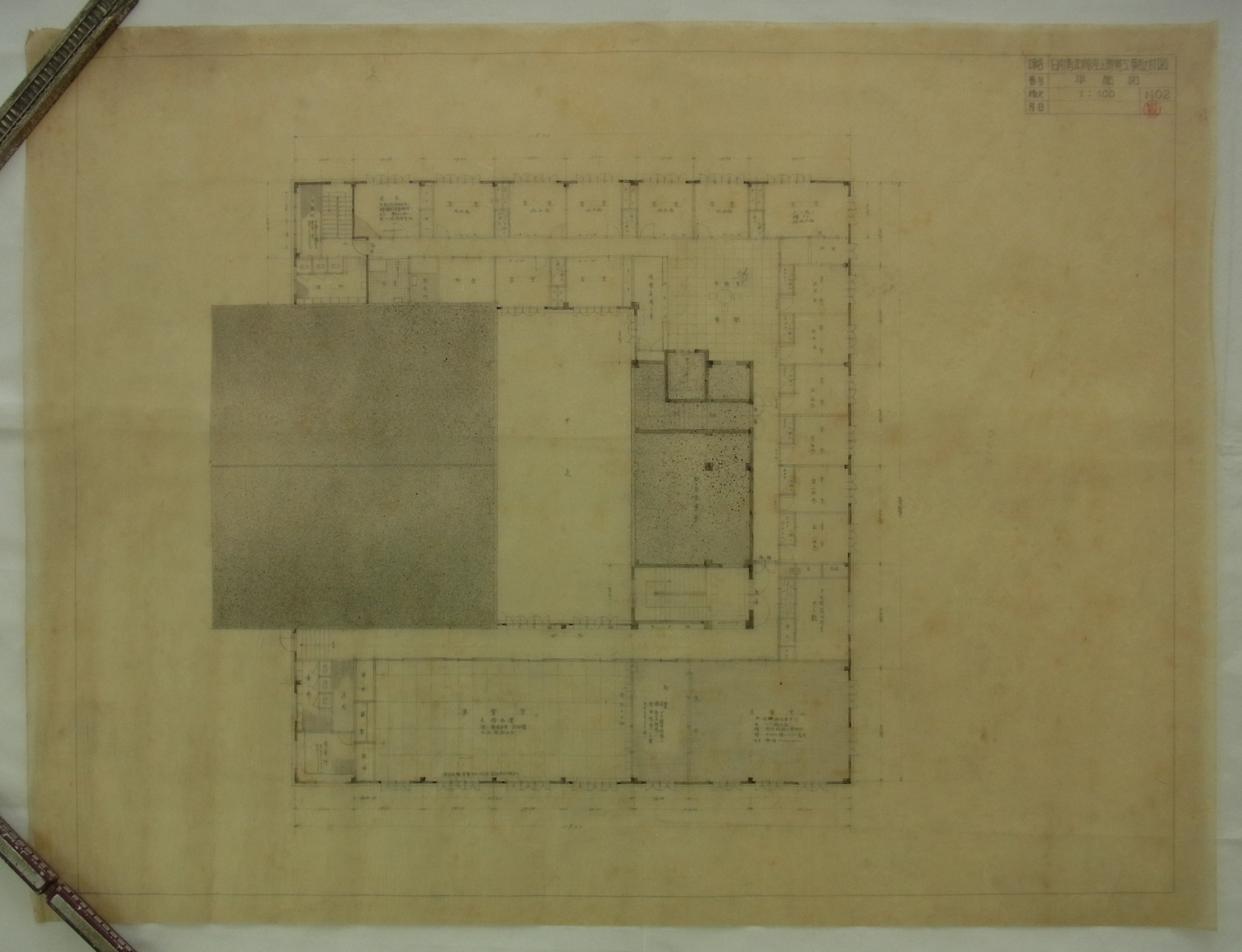

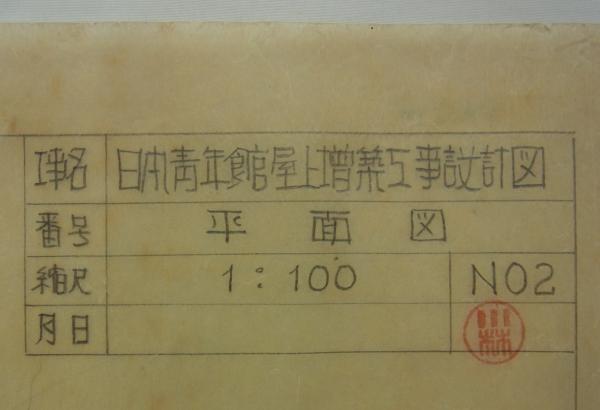

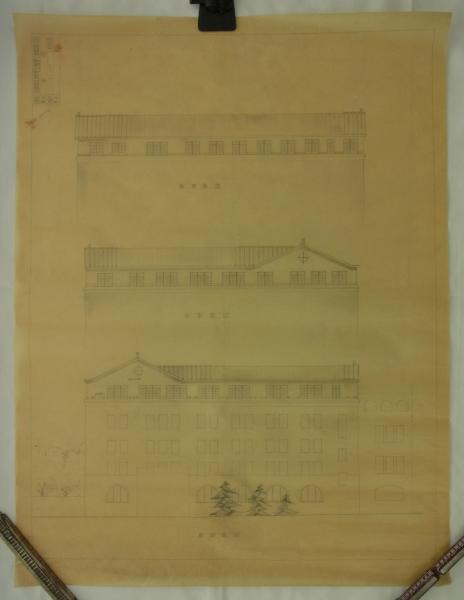

  ●『日本青年館屋上増築工事設計図』(No.5を除き各59×78cm前後・19枚)／標題欄に左記タイトルと図面番号が入った以下19枚。「2.平面図」「3.姿図」「4.断面図」「5.床伏図」「6.天井伏」「7.詳細図」「8.詳細図」「9.詳細図」「9.詳細図(不要)」「10.柱詳細及軒桁詳細」「11.陸梁面筋違繋ギ」「12.合掌面筋違繋ギ」「13.A小屋組詳細図」「14.鉄骨詳細図(A型)端」「15.B小屋組詳細図」「16.鉄骨詳細図C型」「17.詳細図」「番外.小屋伏」「番外.補強詳細」
  ●上記「No.3.姿図」の別プラン(60×78cm・1枚)
  ●『日本青年館天井補強工事現寸図』『同・天井伏』(各60×78cm・2枚)
  ●構造図5枚(54×65cm～59×78cm)

  ■昭和44年の5階復旧工事に関する青焼本が以下3冊。何れも丸めて保存。

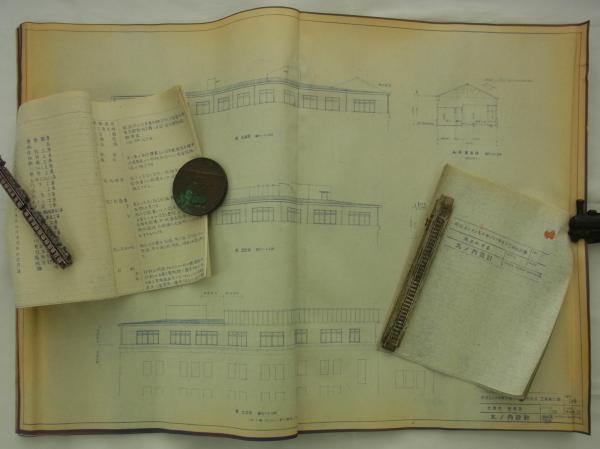

  ●『日本青年館ホテル5階復旧工事設計図(丸ノ内設計)』(B3判青焼本)／左記タイトルの標題欄を持つ各55×79cmの青焼設計図20枚を見開きの形で製本したもの。「案内図・配置図」「外部仕上表」「内部仕上表」「5階平面図」「立面図・断面図」「矩形詳細図」「階段詳細図」「平面詳細図・展開図」「便所詳細図」「天井伏図」「床伏図」「建具表」「梁伏図」「軸組図」「各断面表」「鉄骨詳細図」「照明設備図」「電気設備室」「給排水衛生設備図」「暖房設備図」

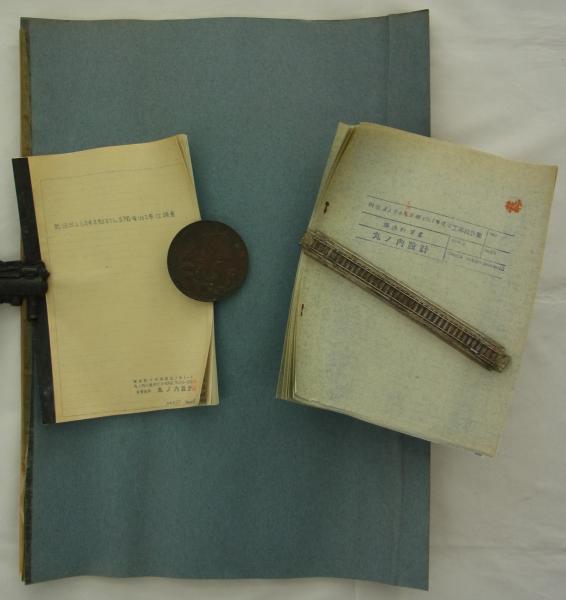

  ●『財団法人日本青年館ホテル五階復旧工事仕様書(合資会社丸ノ内設計)』(A5変判青焼本・15p)／「建築概要」から「被災部分の取毀」まで。表紙には「市村」三文判押印。
  ●『財団法人日本青年館ホテル5階復旧工事設計図構造計算書(丸ノ内設計)』(B5変判青焼本・8p)／表紙には「小林政」の押印有り。
