護衛艦第2208号艦 あきぐも 機関部

￥98,000

• 著者 住友重機 浦賀造船所設計部
• 出版社 住友重機 浦賀造船所設計部
• 刊行年 昭和49年 調製
• ページ数 39p
• サイズ 約17.0x9.9㎝
• 冊数 1冊
• 解説 青焼作製年不明。焼け、シミ跡大、折部少し切れあり。

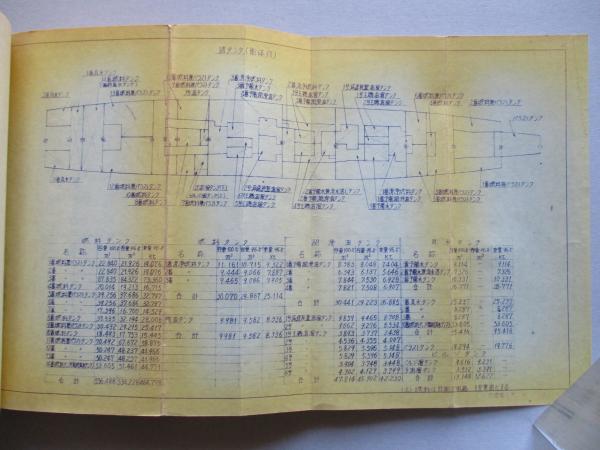

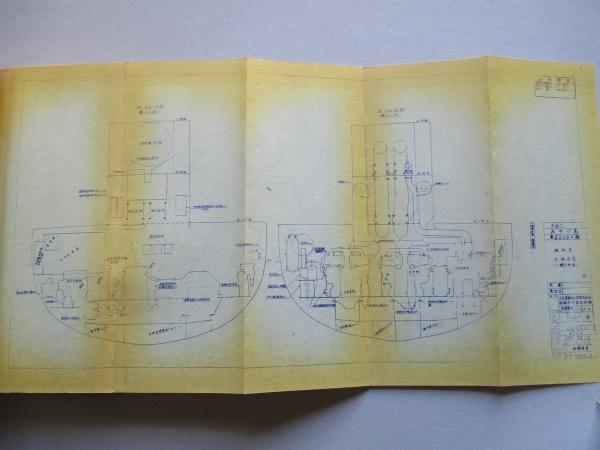

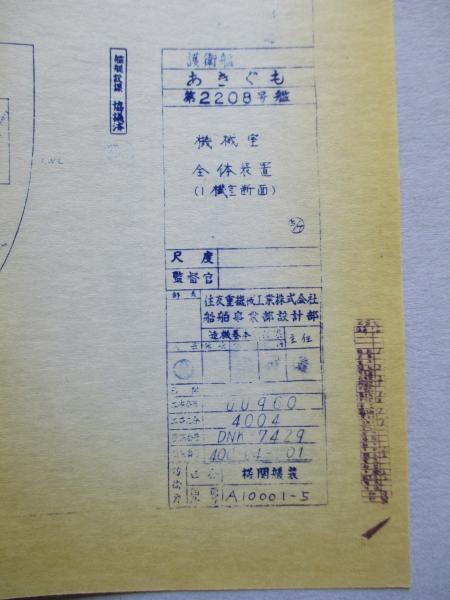

  図面：機械室全体装置(下部平面、上部平面、左舷側面、右舷側面、1機室断面、2機室断面、3機室断面)、発電機室全体装置、工作機室全体装置、主機操縦室全体装置、機械室吸気ガス排出管系統図、同燃料管系統図、同潤滑油管系統図、同清水給水冷却清水管系統図、同消火海水ビルジ管系統図、同起動空気雑用空気管系統図、同蒸気排気ドレン管系統図、発電気室諸管系統図、機械室及び発電機室計圧器管系統図、機械室二重底タンク空気抜および測深管系統並に洋上給油管ビルジスカッパー系統図
