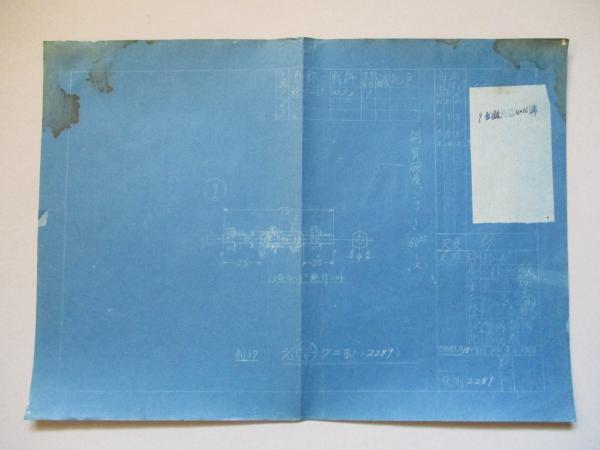

二式十三粍旋回機銃一型(推定)栓ゲージ図面 銃測2289

青焼作製年不明。焼け、シミ跡、折れ跡、縁切れ、虫食い、書込み、判読不能箇所あり。

9鈴銃外器4017號。尺度1/1、2/1。

製品名稱、刻印、圖面番號
・白抜け(スプライン溝入用ゲージ)、2/13 1-5/D 5B工事(ソ2223)、銃測2223-A
・白抜け(測範)、2/13 1-5/D 8工事(ソ2215)、銃測2215-A
・白抜け（挟ミゲージ）、2/13 2-1/C 工事(ソ2229)、銃測2229
・白抜け(測範)、2/13 1-5/D 18工事(2161)、銃測2161
・白抜け(測範)、2/13 1-5/D 18工事(ソ2162)、銃測2161
・白抜け(測範)、2/13 0-11/E 11工事(ソ2189)、銃測2189
・白抜け(ゲージ)、2/13 2-1/C 工事(ソ2230)、銃測2230
・白抜け(測範)、2/13 2-11/D 12工事(ソ2182)、銃測2182
・白抜け(測範)、2/13 2-11/D 12工事(ソ2183)、銃測2183
・白抜け(測範)、2/13 0-11/E 11工事(ソ2186)、銃測2186
・白抜け(限界ゲージ)、2/13 0-13/G 2工事(ソ2179)、銃測2179
・白抜け(測範)、2/13 0-11/E 11工事(ソ2188)、銃測2188
・白抜け(測範)、2/13 0-11/E 11工事(ソ2190)、銃測2190
・白抜け(測範)、2/13 1-5/D 14工事(ソ2217)、銃測2217-A

青焼作製年不明。焼け、シミ跡大、折れ跡、縁切れ、虫食い、書込み、判読不能箇所あり。

「銃設係」ゴム印あり。尺度1/1、2/1。

製品名稱(白=白抜け)、刻印、圖面番號
・白(基範、測板、取付〇、柄)、2/13 1-5/C 8工事(ソ2503)、銃測2503
・白(〇、栓ゲージ)、2/13 2-15/C 6工事(ソ2527)、銃測2527
・白(基体、測栓、柄)、2/13 1-7/C 4工事(ソ2545)、銃測2545
・白(外板、中板、止ネヂ、ピン)、2/13 0-12/G 工事(ソ2599)、銃測2599
・白(栓ゲージ)、2/13 2-8/C 2A工事(ソ2604)、銃測2604
・白(栓ゲージ)、2/13 2-8/C 2A工事(ソ2606)、銃測2606
・白(栓測範)、2/13 0-20/G A工事(ソ2611)、銃測2611
・白(栓ゲージ)、2/13 0-2/G 0-3/G 工事(ソ2647)、銃測2647
・白(栓ゲージ)、2/13 0-2/G 0-3/G 工事(ソ2648)、銃測2648
・白(栓ゲージ)、2/13 0-2/G 0-3/G 工事(ソ2649)、銃測2649
・白(定盤、測指、止ネヂ)、2/13 0-7/G 工事(ソ2653)、銃測2653
・白(測板、中板、基板、止ネヂ)、2/13 2-1/C 46工事(ソ2693)、銃測2693
・白(測範)、2/13 2-1/C 48工事(ソ2708)、銃測2708
・白(測範)、2/13 0-22/G 工事(ソ2711)、銃測2711
・白(測範)、2/13 0-23/G 工事(ソ2714)、銃測2714
・白(測範)、2/13 0-1/E 12工事(ソ2828)、銃測2828
・白(測範、束)、2/13 0-1/E 12工事(ソ2829)、銃測2829
・白(栓ゲージ)、2/13 1-2/D 工事(ソ2877)、銃測2877
・白(栓ゲージ)、2/13 1-5/D 工事(ソ2878)、銃測2878
・白(測範)、2/13 2-1/D 工事(ソ2879)、銃測2879
・白(測範、軸栓)、2/13 0-1/E 7及11工事(ソ2845)、銃測2845
